Grindaix-Düsen als 3D-Druck
- höchste Konstruktionsflexibilität
- perfekte funktionelle Anpassung an Ihre Schleifaufgabe
- strömungsoptimierter KSS-Strom durch die Düse
- zielgerichtete KSS-Einbringung an der Zerspanstelle
- optimale Kühlung
- hohe Robustheit
- geeignet für engste Bauraumverhältnisse
- lieferbar in vielen Versorgungsbreiten
Eine umfassende Anpassung einer Düse an Ihre besondere Schleifaufgabe erreicht das Team Grindaix durch die Nutzung des 3D-Drucks bei der Düsen-Herstellung. 3D-gedruckte Düsen empfehlen wir allerdings nur dort, wo es auch wirklich Sinn macht. Es ist nicht generell so, dass der 3D-Druck als innovatives Fertigungsverfahren in der gesamten Angebotspalette mechanischer Bauteile sinnvoll eingesetzt werden kann. Die Vorteile des Fertigungsverfahrens liegen allerdings unangefochten in der fertigungsungebundenen, konstruktiven Geometriefreiheit, die gegenüber konventionellen Fertigungsverfahren wesentlich komplexere Geometrien erlaubt. Das ermöglicht die Herstellung von Düsen, die Stellen im Bearbeitungsprozess ausreichend versorgen, welche mit konventionell gefertigten KSS-Düsen nicht erreicht werden konnten.
Sowohl geometrische Restriktionen (z.B. Bauraum, Kollisionen,…) und auch funktionale Nachteile (z.B. Rohrreibungsverluste) können mit dem 3D-Druck umgangen werden. Wir fertigen Ihre zukünftigen Grindaix-Düsen, wenn es Sinn macht, mit modernsten 3D-Druckverfahren. Dies realisieren wir schnell und frei von jeder Einschränkung herkömmlicher Fertigungsverfahren, geradezu idealisiert auf Ihre besondere Schleifaufgabe. Zur Herstellung Ihrer Düsen verwenden wir Kunststoffe, Edelstahl- und Titanlegierungen.
Die Herausforderungen beim 3D-Drucken von Grindaix-Düsen liegen in der Wahl der Laser-Sinter-Prozessparameter, der generellen Werkstoffauswahl und –zusammensetzung sowie der Einhaltung einer konstanten Metallpulvergranularität. Weiterhin spielt die Prozessführung hinsichtlich Schichtdicken, Sinterdichten und damit verbundenen erzielbaren Oberflächengüten auf den Außen- wie auch Innenflächen eine große Rolle. Hieraus resultiert der Umfang notwendiger Nacharbeiten nach dem eigentlichen Druckvorgang. Alle notwendigen Schritte müssen aus Kostensicht attraktiv kombiniert und gleichzeitig in einem hohen Anwendernutzen, spricht zur maximalen Betreiberwirtschaftlichkeit führen. Grindaix kooperiert mit 3D-Druck-Profis!
- Strömungsoptimierte Kühlmittel-Düsen
- Mehr Konstruktionsfreiheit als bei konventionellen Kühlmittel-Düsen
- Geeignet für enge Bauräume
- Der KSS wird gezielt zur Zerspanstelle befördert
- Verschiedene Materialien stehen zur Auswahl
- Individuelle Beratung
| Bezeichnung | Typ | Größe | Download |
|---|---|---|---|
| Grindaix_Fragebogen_Nadelduesenauslegung.pdf | 633 KB | download |
Produktanfrage
Unsere 3D-Druck-Düsen im Einsatz - Beispiele
Die 3D-Druck-Düsen der Grindaix werden individuell auf die Schleifverfahren und Platzverhältnisse in den Maschinen angepasst. Die 3D-Druck-Düsen könne in vielfältigen Schleifprozessen aufgrund der Fertigungsungebundenheit und der Geometriefreiheit eingesetzt werden. Dadurch kann eine optimale KSS-Versorgung vom Innenrundschleifen bis zum Kurbelwellenschleifen gewährleistet werde.
Vorteile für Schleifverfahren durch die 3D-Druck-Düsen:
- strömungsoptimierte Düsengeometrie
- mit dem gFlex von Grindaix kombinierbar
- definierte Austrittsgeschwindigkeit
- verwendbar in engsten Bauräumen
- Vielseitige Geometrien möglich
- fertigungsungebundenen

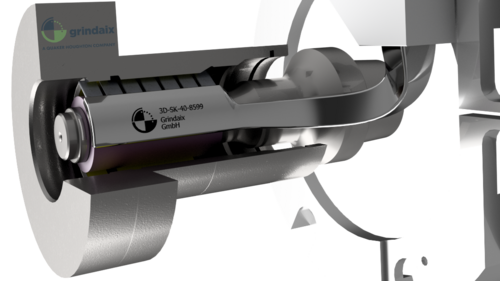

Innenrundschleifen
Das Innenrundschleifen ist ein Verfahren zur Bearbeitung von Innenflächen, wie zum Beispiel Bohrungen, und stellt in Bezug auf die Kühlmittelversorgung (KSS) besondere Anforderungen. Die begrenzten Platzverhältnisse zwischen Schleifscheibe und Werkstück bieten nur wenig Raum für die KSS-Düsen. Obwohl eine optimale Kühlmittelzufuhr für den Erfolg des Prozesses und die Vermeidung von Schleifbrand unerlässlich ist, erreicht das Kühlmittel in vielen Fällen nicht direkt die Zerspanzone. Die Grindaix GmbH bietet hier eine Lösung mit speziell entwickelten 3D-Druck-Düsen, die den besonderen Anforderungen dieser Prozesse gerecht werden. Durch den 3D-Druck sind verschiedene Geometrien möglich, sodass sämtliche Schleifmaschinen ausgestattet werden können und so eine gezielte und bedarfsorientierte Kühlmittelzufuhr gewährleisten. Dabei ist es unabhängig, welches Material für die 3D gedruckte Düse gewünscht wird.
Kurbelwellenschleifen
Kurbelwellenschleifen ist ein Fertigungsverfahren, bei dem die Kurbelwelle sehr präzise geschliffen wird, um eine hohe Oberflächenqualität zu erzielen. Die Herausforderung bei der Kühlschmierstoffversorgung liegt in den komplexen Geometrien der Kurbelwelle, wodurch das Kühlmittel schwer an die Zerspanzone gelangt und die Qualität beeinträchtigt werden kann. Die 3D gedruckten Kühlmitteldüsen der Grindaix GmbH sind speziell entwickelt, um schwer erreichbare Schleifprozesse mit Kühlschmierstoff zu versorgen. Damit alle Flächen der Kurbelwelle mit KSS versorgt werden, berücksichtigt die Konstruktion der 3D-Druck-Düse auch die Versorgung mithilfe der Schleifscheibe. Die Fertigung wird dabei von Profis aus dem 3D-Druck durchgeführt, welche exakt nach den Konstruktionen unserer KSS-Zufuhr-Experten arbeiten. Gemeinsam entsteht so eine individuell auf Ihren Prozess angepasste Düse, welche komplexe Geometrien möglich macht.
Haben Sie ebenfalls Interesse Ihren Prozess mithilfe unserer 3D-Druck-Düsen zu optimieren?
Stellen Sie noch heute eine Anfrage!
Der KSS-Strahl der 3D-Druck-Flachstrahldüse
Die 3D-Flachstrahldüse der Grindaix GmbH ist eigens für das Flachprofilschleifen entwickelt wurden. Sie ermöglicht dort eine zuverlässige und zielgerichtete KSS-Versorgung, wo konventionell gefertigte Flachstrahldüsen nicht eingesetzt werden können. Dennoch bietet die 3D-Druck-Ausführung eine ebenso präzise Kühlschmierstoffzufuhr wie die konventionell gefertigten Kühlmitteldüsen. Sehen Sie sich die KSS-Austrittsgeschwindigkeit und -Strahl des 3D gedruckten Flachstrahldüse an:
Zubehör für die Grindaix-Reinigungsdüsen
Eine passende und richtige Ausstattung der Grindaix-3D-Düsen hilft die Produktivität und Langlebigkeit zu steigern. Das richtige Zubehör für Düsen zu finden, stellt aber oftmals eine Herausforderung dar, weshalb wir Zubehör entwickelten, welches die Anforderungen erfüllt und genau auf die Grindaix-Düsen ausgerichtet ist!
Der Coolant Protectors der Grindaix GmbH ermöglicht es beinahe jede Düsen-Geometrien mit einem Schutz zu versehen. Dieser dient dem Verschleißschutz, zum Luft ableiten und stabilisieren. Unsere KSS-Druckmessgeräte, sowie das Coolant Display und der Coolant Pointer, wurden entwickelt, um die Ausrichtung und Anzeige Ihrer KSS-Daten bessere und schnellere zu gestallten. Ebenso haben die Schnellwechselsysteme die Aufgabe verschiedene Düsenvarianten und gFlex-Längen schnell und praktisch auszutauschen.
