Nadeldüsen für die Kühlschmierstoffzufuhr

Düse zum Tränken Grindaix GmbH
Düse zum Kühlen Grindaix GmbH
Individuelle Grindaix Kühlmitteldüse
Individuelle KSS-Nadeldüse
Produktvorteile
  • kein Schleifbrand
  • Senkung der Schleifkosten
  • Reduktion des Kühlmittelbedarfs
  • höhere Werkzeugstandzeiten
  • höhere Produktivität
  • optimale Kühlung des Prozesses
  • kleinere KSS-Filtrationsanlagen
  • kleinere KSS-Kühlsysteme
Weitere Ansichten
Düse zum Tränken Grindaix GmbHDüse zum Kühlen Grindaix GmbHIndividuelle Grindaix KühlmitteldüseIndividuelle KSS-Nadeldüse

Präziser, einfacher, effektiver: Unsere Grindaix-Düsen sind keine Katalogware, sondern individuell angepasste Kühlmitteldüsen, die auf die jeweilige Maschine genau abgestimmt sind! Diese bieten wir für alle Fertigungsverfahren an. Mit der Grindaix-Düse wird der Kühlschmierstoff (KSS) gezielt und in der exakten und bedarfsgerechten Dosierung der Zerspanstelle zugeführt. Der KSS tritt mit hoher Geschwindigkeit aus, sodass er effektiv an die Zerspanstelle transportiert und Schleifbrand an Ihren Bauteilen wirksam vermieden wird!

Unsere sehr langlebigen Düsen eignen sich für den Einsatz von verschiedenen Ölen und Emulsionen und erhöhen die Werkzeugstandzeit um bis zu 30 %. Gleichzeitig werden die Taktzeit und die Produktivität Ihrer Fertigung gesteigert.

Wir passen KSS-Zuführsysteme sowohl anwendungs- als auch prozessspezifisch an Ihre Bedürfnisse an. Die Bauteilgeometrie berücksichtigen wir ebenso wie Volumenstrom, Druck und Austrittsgeschwindigkeit des Kühlmittels.

Nicht nur Neumaschinen, sondern ebenfalls Bestandsmaschine können mit Grindaix-Düsen ausgestattet und optimiert werden. Bei älteren Maschinen lohnt sich eine Umrüstung und die Investition amortisiert sich meist schon nach kurzer Zeit.

Wir erarbeiten eine maßgeschneiderte Düsenlösung – auch für Ihren Anwendungsfall!

Unsere Spezialisten freuen sich auf Ihre Anfrage!

Produktanfrage

* Pflichtfelder

So erhalten Sie Ihre individuelle(n) Düse(n)

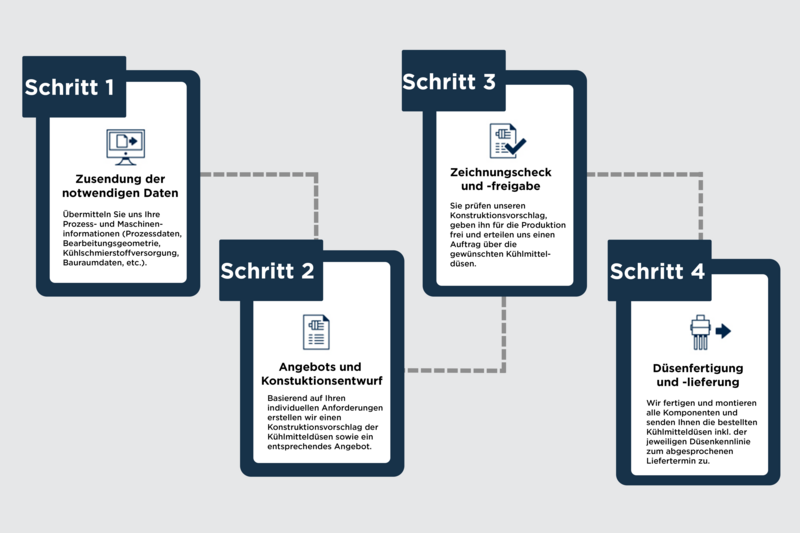

Jede Düse wird speziell auf Ihre Anwendung ausgelegt. Deswegen brauchen wir vor der Konstruktion auch detaillierte Informationen zu Ihrem Prozess und der Maschine. Anschließend planen wir eine persönliche Nadeldüse. Den Ablauf sehen Sie hier:

Grindaix - Übersicht der Düsenproduktion

Beispiele für unsere Kühlmitteldüsen im Einsatz

Die Grindaix GmbH bietet Kühlmitteldüsen für eine große Auswahl an Schleifverfahren. So sind all Ihre Schleifprozesse, von Spitzenlosschleifen, über Verzahnungsprofilschleifen, bis hin zum Innenrundschleifen, effektiv vor Schleifbrand geschützt.

Vorteile unseres Produktes bei sämtlichen Schleifverfahren:

  • Reduktion der Schleifbrandgefahr
  • Produktivitätssteigerung
  • Zielgerichtete und gleichmäßige KSSVersorgung der Kontaktzone
  • optimale KSSVersorgung trotz komplexer Geometrien
  • individuelle Anpassungen an Ihren Prozess
  • Steigerung der Produktqualität
  • Reduktion des KSSVerbrauchs
  • anforderungsgerechte KSSAustrittsgeschwindigkeit
  • kompakte Bauweise



Spitzenlosschleifen

Beim Spitzlosschleifen wird das Werkstück durch eine Dreipunktlagerung an den Komponenten Schleifscheibe, Regelscheibe und Auflageschiene in seiner Position bestimmt. Der KSS-Versorgung kommen hier direkt mehrerer Aufgabenbereiche zu. So muss in erster Linie eine Kühlung und Reinigung aller aktiven Schleifscheibenbelagsbereiche die in direkten Kontakt mit dem Bauteil kommen, erfolgen. Aber auch eine Durchdringung des rotierenden Luftpolsters und ein Austrag des Schleifschlamms aus dem Maschinenbett, sind beim Spitzlosschleifen wichtige Aufgaben. Durch die Dreipunktlagerung sollte ebenfalls eine KSS-Überversorgung vermieden werden, da es andernfalls zu einem Aqua-Planing-Effektes kommen kann. Mit den von unseren Experten entwickelten Düsen kann das Spitzlosschleifen mit seinen Vielfältigen Anforderungen optimal versorgt werden. Aus Erfahrung wissen wir: Beim Spitzenlosschleifen können wir Ihren KSS-Verbrauch meist um ca. 60 % reduzieren.

Grindaix-Düsen beim Spitzenlosschleifen

Werkzeugschleifen

KSS-Versorgung beim Werkzeugschleifen

Unter dem Werkzeugschleifen werden Bearbeitungsaufgaben verstanden, welche für die Herstellung oder Überholung eines Werkzeuges zuständig sind. Diese Werkzeuge werden aufgrund Ihrer Einsatzgebiete oft aus sehr harten Werkstoffen gefertigt. Dadurch wird die Schleifbearbeitung erschwert und Bearbeitungstemperaturen steigen an, weshalb die adäquate KSS-Versorgung essenziel ist. Die komplexen Bauteilgeometrien, bei beispielsweise Nuten eines Gewindeschneiders und die damit verbundenen wechselnden Kontaktbereiche stellen hohe Anforderungen an die KSS-Versorgung. Durch die von Grindaix individuell auf Ihren Prozess angepasste Düsen gelangt ausreichend Kühlschmierstoff an alle relevanten, schwer erreichbaren und schleifbrandgefährdeten Zonen. Gleichzeitig realisieren wir eine Reduktion des KSS-Verbrauches und schonen so Ihren Geldbeutel.

Verzahnungsprofilschleifen

Beim Verzahnungsprofilschleifen können Innenverzahnungen geschliffen werden, welche Lücke für Lücke bearbeitet werden. Hier ist eine ausreichende KSS-Versorgung der Bearbeitungszonen an beiden Zahnflanken sowie am Zahngrund entscheidend. Zudem muss der Kühlschmierstoff beim Verzahnungsprofilschleifen direkt an die schwer zu erreichende Innenverzahnungen transportiert werden. Unsere KSS-Düsen ermöglichen eine genau dosierte und zielgerichtete Versorgung. Die von unseren Experten angepasst KKS-Zufuhr und KSS-Austrittsgeschwindigkeit sorgen dafür, dass eine gute Durchtränkung der Schleifscheibe erfolgt. So transportiert die Schleifscheiben den Kühlschmierstoff an die richtigen und schwer erreichbaren Lücken, wo dieser benötigt wird, um Schleifbrand zu vermeiden.

Grindaix - KSS-Versorgung beim Verzahnungsprofilschleifen

Innenrundschleifen

Grindaix - KSS-Versorgung beim Innenrundschleifen

Das Innenrundschleife ist ein Verfahren zur Bearbeitung von Innenflächen wie beispielsweise Bohrungen. Gerade dieses Verfahren birgt aber besondere Herausforderungen bei der KSS-Versorgung. Durch die sehr engen Platzverhältnisse zwischen der Schleifscheibe und dem Werkstück bleibt für die Düsen der KSS-Versorgung nur sehr wenig Platz. Wenn auch die optimale KSS-Versorgung unabdingbar ist, gelangt der KSS so oftmals nicht direkt an die Zerspanzone. Unsere Düsenexperten entwickeln genau für solche Prozesse robuste und dennoch feine Kühlmitteldüsen, welche sowohl als 3D-Druck wie auch konventionell hergestellt werden können. Durch die schlanke Bauform und den Einsatz von speziell gebogenen Düsennadeln ist eine zielgerichtete und bedarfsangepasste KSS-Versorgung gewährleistet.

Wir optimieren gerne auch Ihre Schleifprozesse mit einer optimalen KSS-Versorgung und Kühlmitteldüse!
Prozess mit unserer Kühlmitteldüse verbessern!

Zubehör für Grindaix-Kühlmitteldüsen

Die Effizienz und Langlebigkeit unserer Nadeldüse für die Kühlschmierstoffzufuhr kann mit der richtigen Ausstattung gesteigert werden. Wir bieten das passende Zubehör!
So kann unser Coolant Protectors nahezu alle Düsen-Geometrien mit einem Verschleißschutz versehen. Er dient somit als Verschleißschutzblech, Luftleitblech und Stabilisator. Weiteres Zubehör ist unser KSS-Druckmessgeräte, oder auch Drucksensoren, sowie unser Coolant Display und Coolant Pointer, für die bessere Ausrichtung und Anzeige Ihrer KSS-Daten. Schnellwechselsysteme werden verwendet, um verschiedene Düsenvarianten und gFlex-Längen schnell und praktisch austauschen zu können.

Grindaix - g-Flex Elemente
