Grindaix-Düsen zum Reinigen
- zuverlässige Entfernung von Spänereste
- Freispülung der Schleifscheiben-Poren
- frischer Kühlschmierstoff (KSS) wird mit hohem Druck in die Schleifscheiben-Poren gedrückt
- Verbesserung der Schleifergebnisse
- verlängert die Lebensdauer der Schleifscheiben
- leichte Montage
- für alle Schleifscheiben lieferbar
Beim Schleifen kommt es durch Materialabtrag zu einer Zusetzung der Schleifscheibenoberfläche. Dabei werden die Porenräume der Schleifscheibe durch Bearbeitungsrückstände wie z. B. Späne verstopft und können keinen Kühlschmierstoff (KSS) mehr aufnehmen. Außerdem haben die Rückstände im Schleifscheibenbelag einen negativen Einfluss auf die erzielbare Oberflächengüte. Einflussfaktoren sind die prozessbedingte Spanbildungsgeometrie bzw. der zu bearbeitende Werkstoff. Folge einer zu starken Zusetzung ist eine Unterversorgung der Bearbeitungszone mit KSS, was neben der hohen Reibungsentstehung zu Schleifbrand und Oberflächenfehlern führt. Die Werkzeugstandzeit wird dadurch ebenfalls negativ beeinflusst, da nicht freigespülte Zusetzungen durch Abrichtvorgänge beseitigt werden müssen.
Durch die Anwendung von speziellen Hochdruck-Reinigungsdüsen von Grindaix zur Entfernung von Rückständen aus den Schleifscheibenporen können viele Vorteile erzielt werden:
+ Reduktion der Schleifbrandgefahr
+ Reduktion von Werkzeugverschleiß und Verlängerung der Standzeiten
+ Bessere KSS-Versorgung durch Ausnutzung der freigespülten Poren
+ Erhöhung der Produktivität
+ Verbesserung der Oberflächengüte geschliffener Bauteile
Grindaix-Reinigungsdüsen können in zwei Varianten eingesetzt werden. Low-Pressure: Hier arbeiten wir bei gleicher Reinigungsleistung mit einem Zuführdruck unterhalb von 25 bar und können somit kostengünstigere und weniger verschleißanfällige Kreiselpumpen verwenden. In der High-Pressure-Variante, die wir auf Kundenwunsch liefern, werden Schraubenspindelpumpen verwendet, da dort deutlich höhere KSS-Drücke (> 25 bar) zum Einsatz kommen.
Trotz eines mit 20 bar immer noch hohen Betriebsdrucks der Grindaix-Reinigungsdüsen, der zur Erzielung eines optimalen Reinigungsergebnisses notwendig ist, verbrauchen unsere Reinigungsdüsen nur geringe Mengen KSS.
Wichtig bei der Reinigung von Schleifscheiben ist ebenfalls die Ausrichtung der Reinigungsdüsen. Ob sie mit oder gegen die Drehrichtung der Schleifscheibe sprühen oder senkrecht auf den Schleifbelag; ob Sie eine Reinigungsdüsenreihe verwenden oder mehrere: hier gibt es verschiedenste Meinungen.
Als erfahrener Engineering-Dienstleister beraten wir Sie kompetent bei der Auswahl Ihrer richtigen Reinigungsdüse, der korrekten Positionierung sowie der Einstellung von Volumenstrom und Austrittsgeschwindigkeit, speziell an Ihren Schleifprozess und Ihre Schleifscheibenspezifikation angepasst.
Reinigen Sie Ihre Werkzeuge optimal mit Grindaix-Düsen und erreichen Sie eine höhere Produktivität!
- Einsatz von Hochdruckdüsen
- hohe KSS-Austrittsgeschwindigkeit
- gezielte KSS-Zufuhr
- Reduktion Werkzeugverschleiß
- Erhöhung der Produktivität
- einfache Montage
| Bezeichnung | Typ | Größe | Download |
|---|---|---|---|
| Grindaix_Schleifscheibenreinigung.pdf | 723 KB | download | |
| Grindaix_Fragebogen_Nadelduesenauslegung.pdf | 633 KB | download |
Produktanfrage
Beispiele für unsere Reinigungsdüsen im Einsatz
Die Grindaix-Reinigungsdüsen werden individuell auf die Schleifverfahren angepasst. Aus diesem Grund kann die Reinigungsdüse für eine Vielzahl von Schleifprozessen eingesetzt werden und so Spänereste auf Schleifverfahren von Flachschleifen bis Außenrundschleifen zuverlässig entfernen.
Vorteile der Reinigungsdüse in jedem Schleifverfahren:
- Reinigung der Schleifscheibenporen
- Flutung der freien Poren mit KSS
- erhöht die Standzeiten der Schleifscheiben
- schnelle und leichte Montage
- Entfernung von Späneresten
- Schleifbrand zuverlässig reduzieren
- Erzielung eines optimalen Reinigungsergebnis
Flachschleifen
Beim Flachschleifen werden ebene Flächen bearbeitet und die Oberfläche wird geglättet. Dabei ist die Kontaktfläche zwischen der Schleifscheibe und dem Werkstück jedoch sehr große, sodass die Schleifbrandgefahr, bei falscher Kühlschmierstoffversorgung, ansteigt. Vor allem kann es schwer sein den KSS an die Kontaktzone zu transportieren, wenn wenig Spielraum in der Schleifmaschine und bis zur Kontaktzone zur Verfügung steht. Die Reinigungsdüsen der Grindaix GmbH helfen eine zielgerichtete KSS-Versorgung an die Kontaktzone. Die Poren der Schleifscheibe werden freigespült und mit frischen KSS befüllt. Zudem werden Spänereste in der Maschine beseitigt.

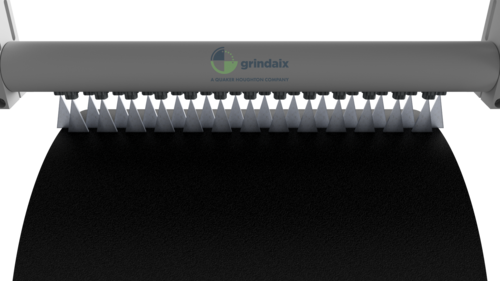

Verzahungsprofilschleifen
Beim Verzahnungsprofilschleifen werden Innenverzahnungen geschliffen, welche Lücke für Lücke bearbeiten. Eine ausreichende KSS-Versorgung der Bearbeitungszonen ist dabei entscheidend. Weiterhin muss der Kühlschmierstoff beim Verzahnungsprofilschleifen an die schwer erreichbaren Innenverzahnungen transportiert werden, welches eine weitere Herausforderung darstellt. Die Grindaix-Reinigungsdüsen ermöglichen eine adäquate Versorgung von Kühlschmierstoff. Die Schleifscheibenporen werden effektiv gereinigt und mit KSS durchtränkt, sodass dieser in die Innenverzahnungen transportiert wird, um Schleifbrand zu vermeiden.

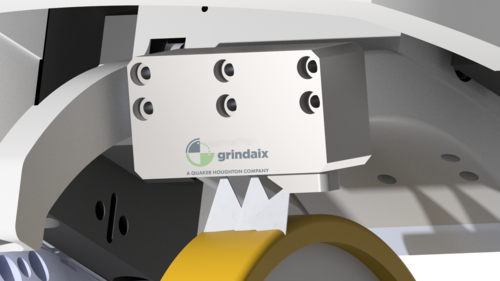

Außenrundschleifen
Außenrundschleifen wird zur Hart-Fein-Bearbeitung von zylindrischen, also verrundeten, Außenflächen verwendet. Problematisch ist dabei oft ein kleiner Bauraum in der Schleifmaschine für die Düsenpositionierung und eine zielgerichtete KSS-Zuführung in die Bearbeitungszone. In solchen Fällen kann die Bearbeitungszone gut mithilfe der Schleifscheibenporen gekühlt werden. Die Reinigungsdüse der Grindaix GmbH spülen mithilfe von KSS, Bearbeitungsrückstände aus den Poren der Schleifscheibe aus und befüllt diese wieder. So wird der Kühlschmierstoff durch die Schleifscheibe in die Bearbeitungszone transportiert und kann die Schleifbrandgefahr reduzieren.
Auch die Reinigung in Ihrem Schleifprozess benötigt eine Optimierung?
Stellen Sie noch heute eine Anfrage!
Zubehör für die Grindaix-Reinigungsdüsen
Für eine gesteigerte Produktivität der Grindaix-Reinigungsdüse ist die richtige Ausstattung essenziell. Da es oftmals schwierig erscheint das richtige Zubehör für Düsen zu finden, haben wir Zubehör entwickelt, welches alle Anforderungen erfüllt und genau auf die Grindaix-Düsen passt! Mit dem Coolant Protectors ist es möglich nahezu jede Düsen-Geometrien mit einem Schutz zu versehen. Dieser dient neben dem Verschleißschutz auch als Luftleitblech und Stabilisator. Unsere KSS-Druckmessgeräte, sowie das Coolant Display und der Coolant Pointer von der Grindaix GmbH, wurden speziell für die bessere und schnellere Ausrichtung und Anzeige Ihrer KSS-Daten entwickelt. Zuletzt werden die Schnellwechselsysteme verwendet, um verschiedene Düsenvarianten und gFlex-Längen schnell und praktisch auszutauschen.
