Technische Informationen

Das Grindaix Monitoring System bietet standardisierte Funktionsbausteine die skalierbar sowie individuell für Ihre Produktion einsetzbar sind und bei denen alles aus einer Hand kommt.  Die Hardware- und Softwarekomponenten ermöglichen eine direkte Vernetzung aller angeschlossenen Sensoren mit einem lokalen Server über ein Ethernet-Netzwerk. Das System kann als Inselsystem genutzt oder in Ihre bestehende IT-Strukturen integriert werden.

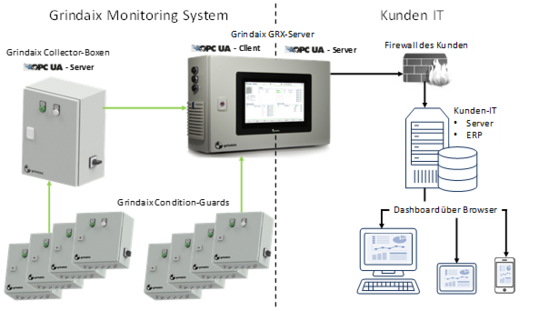

Systemstruktur



Die Hardwarekomponenten dienen dazu die analogen Sensorwerte aus der Produktionsumgebung zur Weiterverarbeitung in der Software zur Verfügung zu stellen. Die Datenübertragung erfolgt hierbei auf Basis des OPC-UA Standards. Die aufgebaute OPC-UA Server-Client-Architektur kann darüber hinaus genutzt werden, um Daten aus dem Grindaix Monitoring System bereits bestehenden Systemen zur Verfügung zu stellen. So können die prozessbezogenen Daten einem ERP-System (z. B. SAP) übergeben und mit weiteren Daten zur algorithmengestützen Analyse genutzt werden.

Die Visualisierung der Messdaten erfolgt mit dem kundenspezifisch gestaltbareren Grindaix Dashboard. Das Dashboard beruht auf einer reinen Webtechnik und kann somit geräte- und betriebssystemunabhängig per Web Client (Browser) aufgerufen werden.

Grindaix Hardware

GRX-Server (Industrial Workstation)

Der GRX-Server als Pultsystem dient in Verbindung mit dem Monitoring Softwarepaket zur Datenspeicherung und Zustandsüberwachung beliebiger Prozesse. Der GRX-Server kann sowohl als OPC-UA-Client im Inselsystem betrieben werden als auch als OPC-UA-Server in eine vorhandene IT-Infrastruktur eingebunden werden.

  • Industrie Pultsystem

  • Industrie PC mit Windows 10 Professional 64 bit
    - 1 x HDMI / 1 x VGA
    - 2 x UBS 3.0 / 2 x USB 2.0

  • Stromanschluss 230VAC über SchuKo-Stecker

  • Jeweils ein Netzwerkanschluss für eine Grindaix Collector-Box und für vorhandene IT-Infrastruktur

  • Optional: Maus, Tastatur und Bildschirm

GRX- Server (Enclosure System)

Der GRX-Server als Schaltschranksystem dient in Verbindung mit dem Monitoring Softwarepaket zur Datenspeicherung und Zustandsüberwachung beliebiger Prozesse. Der GRX-Server kann sowohl als OPC-UA-Client im Inselsystem betrieben werden als auch als OPC-UA-Server in eine vorhandene IT-Infrastruktur eingebunden werden.

  • Schaltschrank mit Schutzklasse IP54

  • Industrie PC mit Windows 10 Professional 64 bit

  • 2 x UBS 3.0 / 1x USB 2.0 extern zugänglich

  • 15,5" Full-HD Touch Display

  • Stromanschluss 230VAC (kundenseitig aufzulegen)

  • Versorgung von bis zu sieben Grindaix Condition-Guards (24VDC)

  • Sternpunkt in einem Netzwerk mit sieben Netzwerkanschlüssen für Grindaix Condition-Guards, Collector-Boxen und ein Netzwerkanschluss für vorhandene IT-Infrastruktur

Collector Box

Die Collector-Box sammelt die digitalisierten Daten der angeschlossenen Grindaix Condition-Guards und gibt diese gebündelt über eine OPC-UA Schnittstelle weiter. Die Collector-Box dient somit als OPC-UA-Server für zum Beispiel einen GRX-Server oder für kundenseitige OPC-UA-Systeme.

  • OPC-UA-Server
  • Schaltschrank mit Schutzklasse IP54
  • Stromanschluss 230VAC (kundenseitig aufzulegen)
  • Versorgung von bis zu sieben Grindaix Condition-Guards (24VDC)
  • Sternpunkt in einem Netzwerk mit sieben Netzwerkanschlüssen für Grindaix GRX-Server, Condition-Guards oder optional für vorhandene IT-Infrastruktur

Condition Guard

Der Grindaix Condition-Guard dient zur Aufnahme und Digitalisierung von analogen Sensorsignalen zur Zustandsüberwachung. Zusätzlich bietet der Condition Guard digitale Eingänge zur Übergabe definierter Zustände (z.B. Zyklen oder Prozess An/Aus) zwischen dem Monitoring System und den zu überwachenden Prozessen. Über digitale Ausgänge können Warnungen und Fehlermeldungen über eine Signalleuchte angezeigt oder an eine Anlage ausgegeben werden. Die Konfiguration erfolgt über das Monitoring Softwarepaket.

  • Schaltschrank mit Schutzklasse IP54

  • Sensor-Anschlüsse (M12 Steckverbindung)
    - 4 x 0(4) - 20 mA
    - 2 x 0(2) - 10 V
    - 1 x PT100 Temperaturfühler

  • 4 x Digitaler Ausgang 0/24V, galvanisch getrennt

  • 6 x Digitaler Eingang 0/24V, galvanisch getrennt

  • 1 x Netzwerkanschluss (M12 Bussystem-Steckverbinder)

Grindaix Monitoring Softwarepaket

Das Grindaix Monitoring Softwarepaket liefert in Verbindung mit der Grindaix Hardware den Grundstein zur Digitalisierung von Prozessen. Während die Datenaufnahme durch die Grindaix Hardware realisiert wird, bietet die Software die Funktionen Datenspeicherung, Datenanzeige und Prozessüberwachung. Die von der Hardware aufgenommenen Daten werden in der Software in einer SQL-Light Datenbank mit Zeitstempel gespeichert. Zur Visualisierung der Daten wird das geräte- und betriebssystemunabhängige Dashboard per Web Client (Browser) aufgerufen. Im Dashboard werden die Messdaten den einzelnen Prozessen zugeordnet und so strukturiert angezeigt. Anhand der aktuellen und historischen Daten können Trends oder Abweichungen kundenseitig frühzeitig erkannt und Optimierungspotenziale abgeleitet werden.



Das Grindaix Monitoring-Softwarepaket bietet die Möglichkeit Prozessgrößen aus dem Produktionsumfeld in einer Datenbank zu speichern und die Daten grafisch im Grindaix Dashboard anzuzeigen. Darüber hinaus können Grenzwerte (Warnung, Alarm) zur Prozessüberwachung definiert und eine Grenzwertverletzung signalisiert werden.

  • Grindaix Dashboard
    - Historisierung von Prozessgrößen
    - Historierung von Grenwertverletzungen
    - Prozesswertanzeige
    - Prozessüberwachung
    - Benutzerverwaltung & Zugriffssicherheit
    - Geräte- und Betriebssystemunabhängig
    - Zugriff über Web Client (HTML5, SVG)
  • SQL-Light Datenbank
  • OPC-UA Client-Server Architektur (Multiclient)
